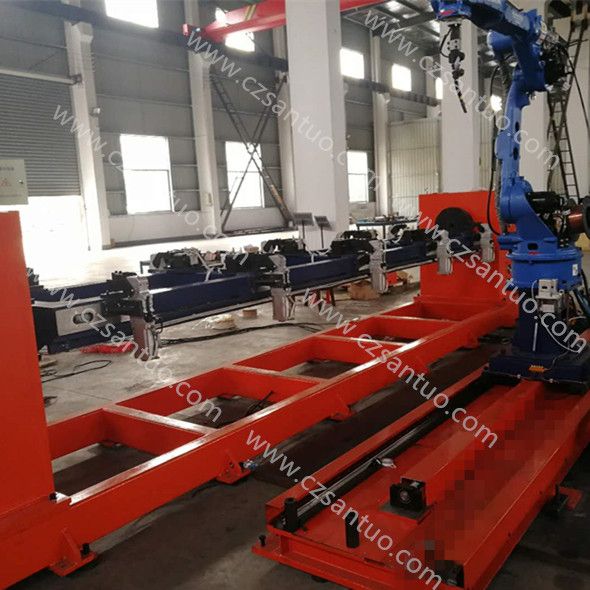

头尾架变位机简介


    头尾式焊接变位机用于构架组成各类焊缝的焊接,焊接时,通过变位器使焊缝处于水平位置。该设备能够实现翻转、以满足工件焊缝调节至***佳施焊位置,具有足够的刚性、优良的静态及动态性能,结构新颖、技术先进、造型美观、操作方便、安全可靠。


2.  总体技术要求


2.1 设备有足够的刚性、优良的静态及动态性能,须有可靠的安全防护装置,在整个额定的使用寿命周期中保持稳定的精度。


2.2设备是全新的(包括所有零部件、元器件和附件),并须选用全新***材料制造,所选用的机械、电子、电气元件应是先进、***、可靠、实用的系列产品,并符合国际标准。


2.3设备的所有电气部件的保护等级均不低于IP54。


2.4 设备操作简单,易于保养、维护、修理。


2.5 设备设计方案需经买方确认后方可实施。


2.6 设备工作时噪音不大于60db。


2.7 设备结构:头尾式


2.8设备整体外形美观。


*3. 设备主要技术参数


3.1额定载重:1-5吨;


3.2翻转半径:800-1200mm


3.3适用工件长度:4200mm


3.4翻转转速:不大于0.5rpm;


3.5翻转角度:n×360°(双向);


3.6制动方式:电磁制动


3.7操作方式:手控;


3.8控制方式:固定面板盒+移动面板盒;


3.9***大焊接电流:1000A;


4. 设备技术特性


4.1 该变位机为悬臂结构,可完成翻转。


4.2 机架为箱形梁组焊结构,焊接后经退火处理以消除焊接应力。采用该结构强度大、刚性好。并设置防护罩防尘和飞溅物。


4.3 底座:采用焊接结构,焊后退火加工。


4.4 翻转驱动系统等组成。


4.5 安全装置: 安全装置包括可锁紧的控制系统开关、急停开关、行程极限开关、安全螺母、蜗轮蜗杆减速机、电磁制动电机、过电流、过载、过压、设置短路保护、所有电缆均敷设在电缆拖链内等。


4.6翻转系统:系统采用电磁制动三相异步电动机,圆弧齿轮圆柱蜗杆减速器传至与翻转胎架相联接的回转支承实现翻转。可在任意位置定位并自锁。


4.7设翻转安全锁紧装置,可实现在翻转的传动系统损坏失效情况下安全防护,


4.8 能够实现n×360°翻转。采用铜碳合金材料导电,导电装置允许***大焊接电流为1000A。


4.9 控制系统:各回路设有过载保护、短路保护及过压保护。控制柜面板上安装开关、控制按钮、指示灯及急停开关。移动手控盒配6米长电缆,其上装有急停开关、翻转、便于观察操作。具备紧急停机功能(控制翻转)。


4.15 设备金属构件除装配表面和电镀表面以外,其余表面涂防锈漆。设备外表面主色调为---色聚脂缍纹漆,底座周边为黑黄相间安全警示色,L型悬臂两侧涂黄色斜条警示色。定位夹紧机构均为黑色。


4.16 设备工作时其噪音在距设备1米远、1米高处,低与60dB(A);其余符合GB21-2012工业设计卫生标准。



*5. 供货范围


机架                          2套


翻转系统                      1套


移动面板盒                     1套


固定面板盒                     1套


导电装置                       1套


6. 工作环境


所有制造的电气和电子设备的动力供应采用:三相交流电压 50HZ(±1)、380V(±10);单相交流电压50HZ(±1)、220V(±10)。


设备使用环境:温度545,相对湿度90。


7.设备的附件和备件


7.1 随机附件


7.1.1本设备无安装调试所用各种附件。


7.1.2随机配备设备使用、维护工具。


7.1.3 设备正常工作必须的附件,已经包括在标准的设备单元中。


7.2 易损、易耗件和备件
